1. Spezifikation
|
Spezifikation |
||
|
Modell |
Max.Torque |
Richtung |
|
TRD-47A-103 |
1±0.2N·m |
Beide Richtungen |
|
TRD-47A-163 |
1.6±0.3N·m |
Beide Richtungen |
|
TRD-47A-203 |
2.0±0.3N·m |
Beide Richtungen |
|
TRD-47A-253 |
2.5±0.4N·m |
Beide Richtungen |
|
TRD-47A-303 |
3.0±0.4N·m |
Beide Richtungen |
|
TRD-47A-353 |
3.5±0.5N·m |
Beide Richtungen |
|
TRD-47A-403 |
4.0±0.5N·m |
Beide Richtungen |
|
HINWEIS) Das Nennmoment wird bei einer Drehzahl von 20 U / min bei 23 Grad ± 3 Grad gemessen |
||
Größe
Wie man den Dämpfer benutzt
1. Dämpfer können Drehmoment in beide Richtungen erzeugen, im Uhrzeigersinn oder im Zähler - im Uhrzeigersinn.
2. Bitte stellen Sie sicher, dass eine an einem Dämpfer befestigte Welle ein Lager hat, da der Dämpfer selbst nicht mit einem angepasst ist.
3.. Bitte beziehen Sie sich auf die empfohlenen Abmessungen unten, wenn Sie eine Welle für TRD-47A erstellen. Die Nichtbeschaffung der empfohlenen Wellenabmessungen kann dazu führen, dass der Schaft ausrutscht.
4. Um eine Welle in trd - 47a einzulegen, setzen Sie die Welle ein, während Sie sie in die Leerlaufrichtung der Einwegkupplung drehen. (Zwingen Sie den Schaft nicht aus der regulären Richtung ein. Dies kann die Einwegkupplung beschädigen.)
5. Bei Verwendung von TRD-47A stellen Sie bitte sicher, dass eine Welle mit bestimmten Winkelabmessungen in die Schachtöffnung des Dämpfers eingefügt wird. Ein Wackeln und eine Dämpferwelle lassen den Deckel beim Schließen möglicherweise nicht richtig langsamer. Bitte beachten Sie die Diagramme rechts für die empfohlenen Wellenabmessungen für einen Dämpfer.
|
Außenabmessungen der Schacht |
ø6 0 –0.03 |
|
Oberflächenhärte |
HRC55 oder höher |
|
Tiefe löschen |
0,5 mm oder höher |
Dämpfereigenschaften
1. Geschwindigkeitseigenschaften
Das Drehmoment eines Festplattendämpfers variiert je nach Drehgeschwindigkeit. Im Allgemeinen steigt das Drehmoment mit zunehmender Drehzahl an und das Drehmoment nimmt im Allgemeinen ab und nimmt mit abnimmt. In diesem Katalog wird ein Drehmoment bei 20 U / min gezeigt. In einem schließenden Deckel ist die Drehzahl langsam, wenn sich der Deckel zu schließen beginnt, was zur Erzeugung des Drehmoments führt, das kleiner als das Nennmoment ist.
2. Temperaturmerkmale
Das Dämpfer -Drehmoment (Nennmoment in diesem Katalog) variiert je nach Umgebungstemperatur. Mit zunehmender Temperatur nimmt das Drehmoment ab und mit zunehmender Temperatur steigt das Drehmoment. Dies liegt daran, dass die Viskosität des Silikonöls im Dämpfer je nach Temperatur variiert. Die Grafik rechts zeigt die Temperaturmerkmale.

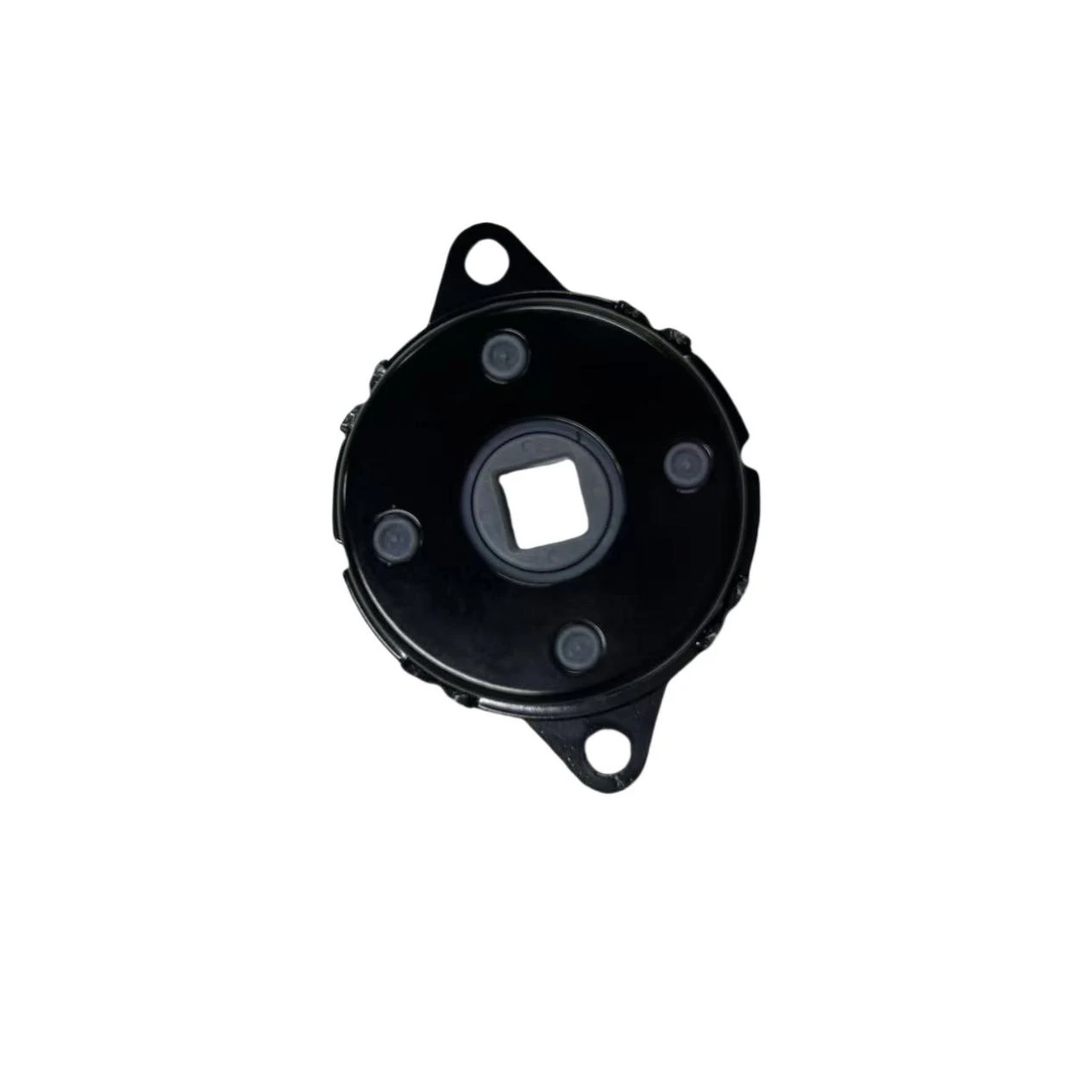

2.Pictures
3. Anwendung
